Dibujo interactivo
Arrastra las formas, estira sus bordes con las asas, gira y refleja. Escribe medidas exactas, incluso como 2.5cm + 4mm. El imán alinea con la rejilla y con las demás formas.
Propiedades geométricas de secciones planas
Los momentos de inercia de cualquier sección, calculados al instante.

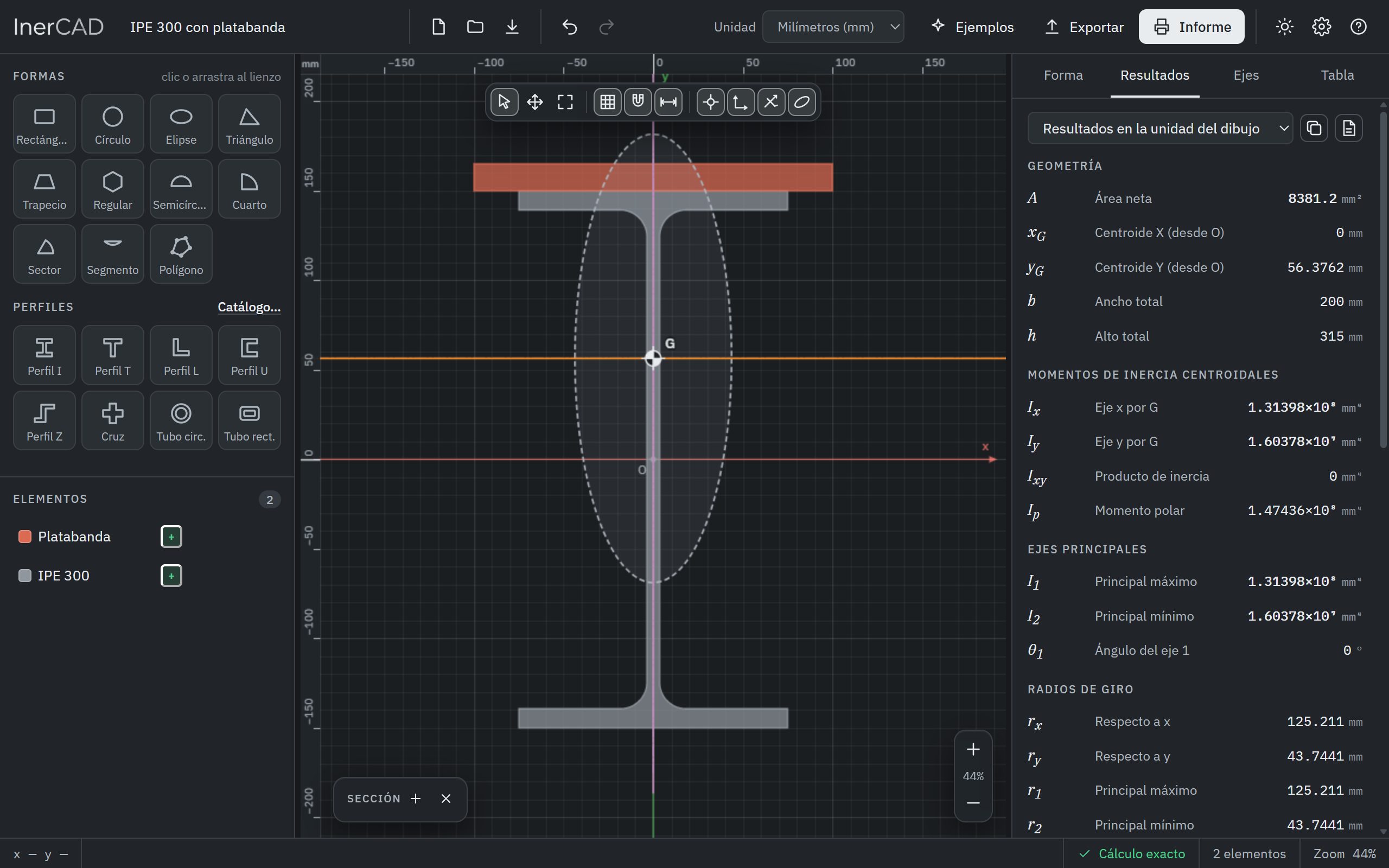

Dibuja la sección, arrástrala, cambia sus medidas y mira cómo se recalculan el área, el centroide, las inercias, los ejes principales y los módulos resistentes. Con precisión exacta, sin aproximar las curvas.
Qué hace
Todo lo que necesitas de una sección, en una sola pantalla.
Pensado para estructuras y mecánica: de un perfil laminado a una sección compuesta con huecos y refuerzos.
Formas, perfiles y catálogo
Once formas básicas, ocho perfiles paramétricos (I, T, L, U, Z, cruz, tubos) y un catálogo normalizado: IPE, HEA, HEB, angulares y tubos CHS, SHS y RHS.
Huecos y secciones compuestas
Marca cualquier forma como hueco para restarla. La tabla de Steiner muestra la aportación de cada elemento y avisa si dos formas se solapan o un hueco sobresale.
Resultados completos
A, centroide, Ix, Iy, Ixy, momento polar, radios de giro, módulos resistentes elásticos y plásticos con factor de forma, en mm, cm, m, in o ft.
Ejes principales y círculo de Mohr
Ejes y momentos principales, elipse de inercia y ejes de referencia que puedes mover y girar sobre el dibujo, con un círculo de Mohr interactivo.
Informe y exportación
Informe imprimible o en PDF, CSV, copia a Excel, imagen PNG, dibujo SVG y DXF para llevar los contornos a tu programa de CAD.
Cómo funciona
De la idea al resultado en tres pasos.
Construye
Elige formas o perfiles del panel, o un perfil del catálogo. Haz clic o arrástralos al lienzo.
Modifica
Muévelos, cambia su tamaño con las asas o escribe valores exactos. Un hueco resta; el imán te ayuda a encajar.
Obtén
Los resultados se actualizan mientras arrastras. Exporta un informe, una tabla o el dibujo cuando termines.
Capturas
Una herramienta de ingeniería que se deja usar.
Interfaz clara con tema oscuro y claro, tipografía técnica y cifras tabulares para leer los resultados de un vistazo.

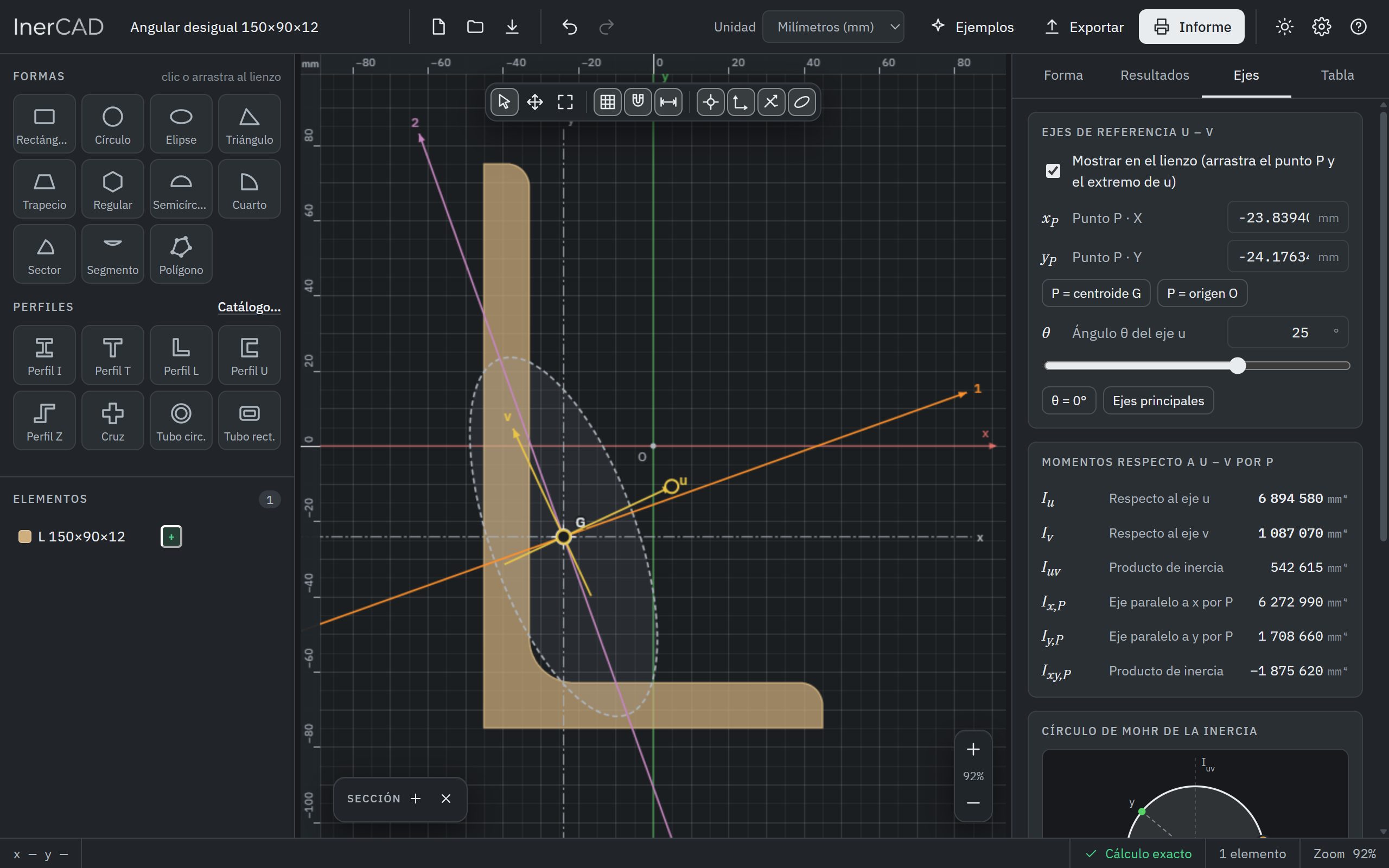

Ejes de referencia y círculo de Mohr
Coloca un punto y un ángulo sobre el dibujo y mira al instante los momentos respecto a esos ejes. Arrastra el punto del círculo de Mohr para girarlos.
- Momentos principales y su orientación
- Teorema de Steiner aplicado automáticamente
- Traslada el origen al centroide o a una esquina

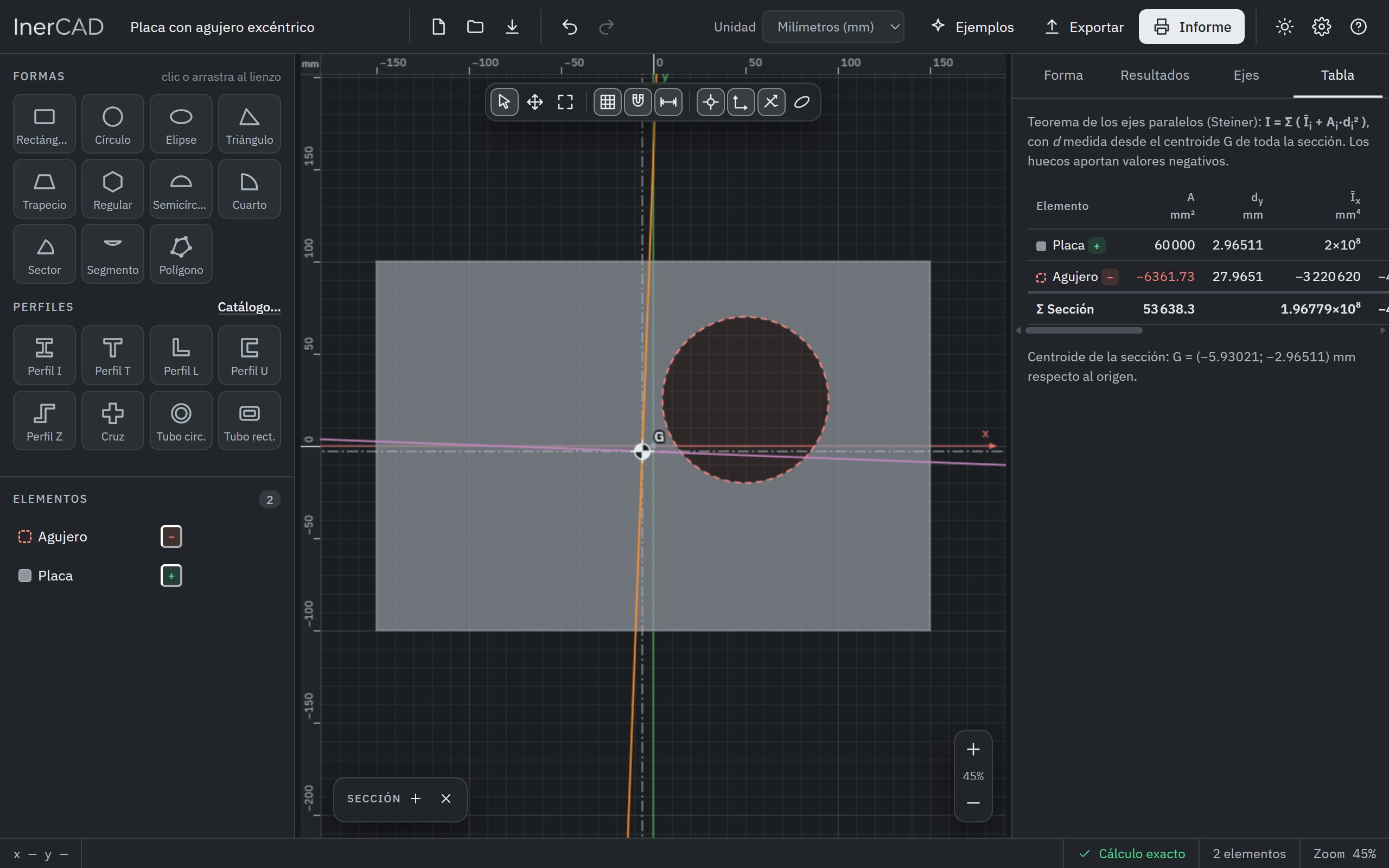

Huecos y tabla de Steiner
Resta agujeros y vaciados con un clic. La tabla desglosa la aportación de cada elemento, con los huecos en negativo, para que puedas comprobar el cálculo a mano.
- Avisos de solapes y huecos fuera del material
- Área, inercias propias y términos A·d²

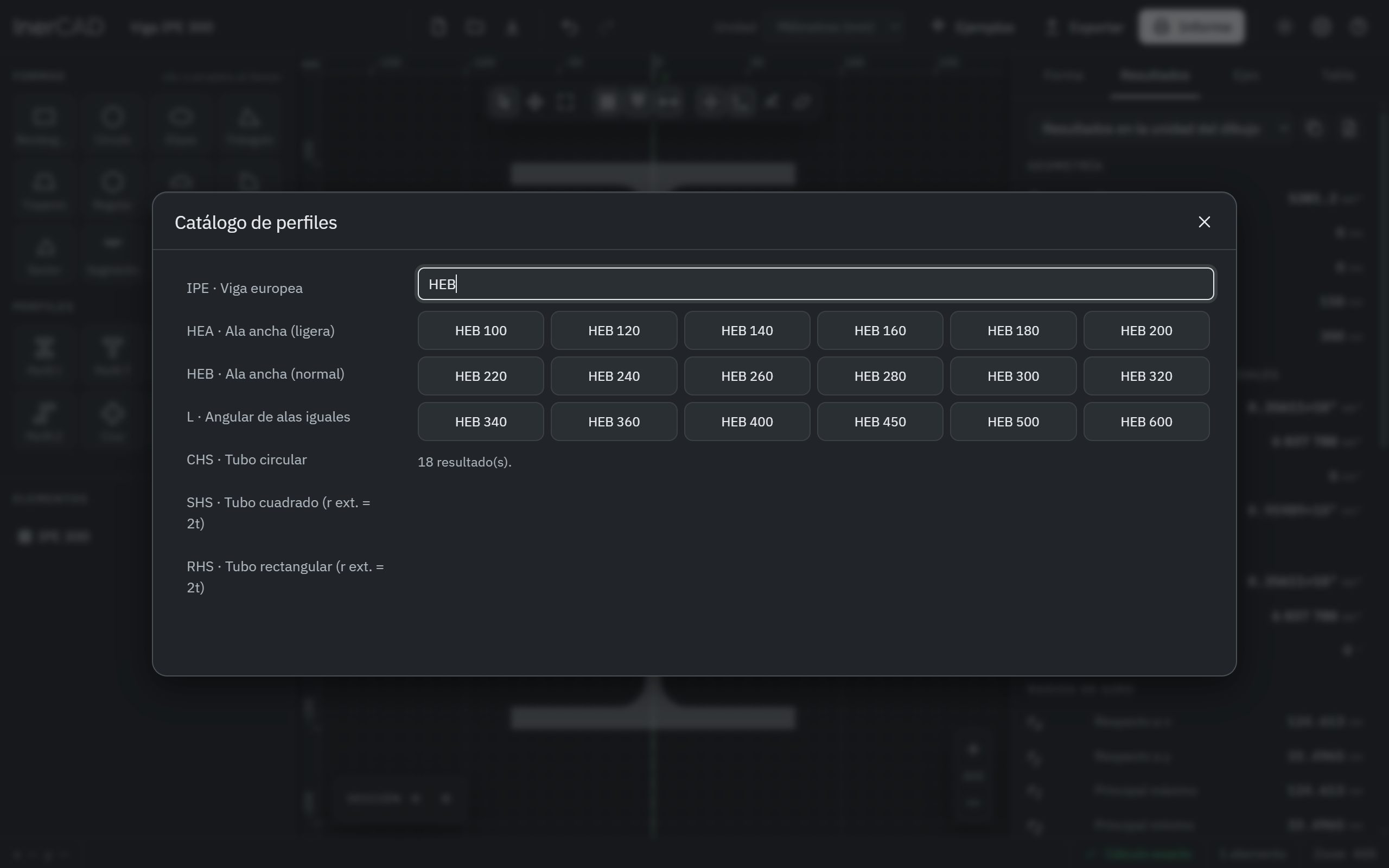

Catálogo de perfiles normalizados
Inserta un IPE, HEA o HEB con sus acuerdos reales y modifícalo como cualquier otra forma, o conviértelo en un polígono editable vértice a vértice.
- IPE, HEA, HEB, angulares L, tubos CHS, SHS y RHS
- Búsqueda rápida por nombre o medidas

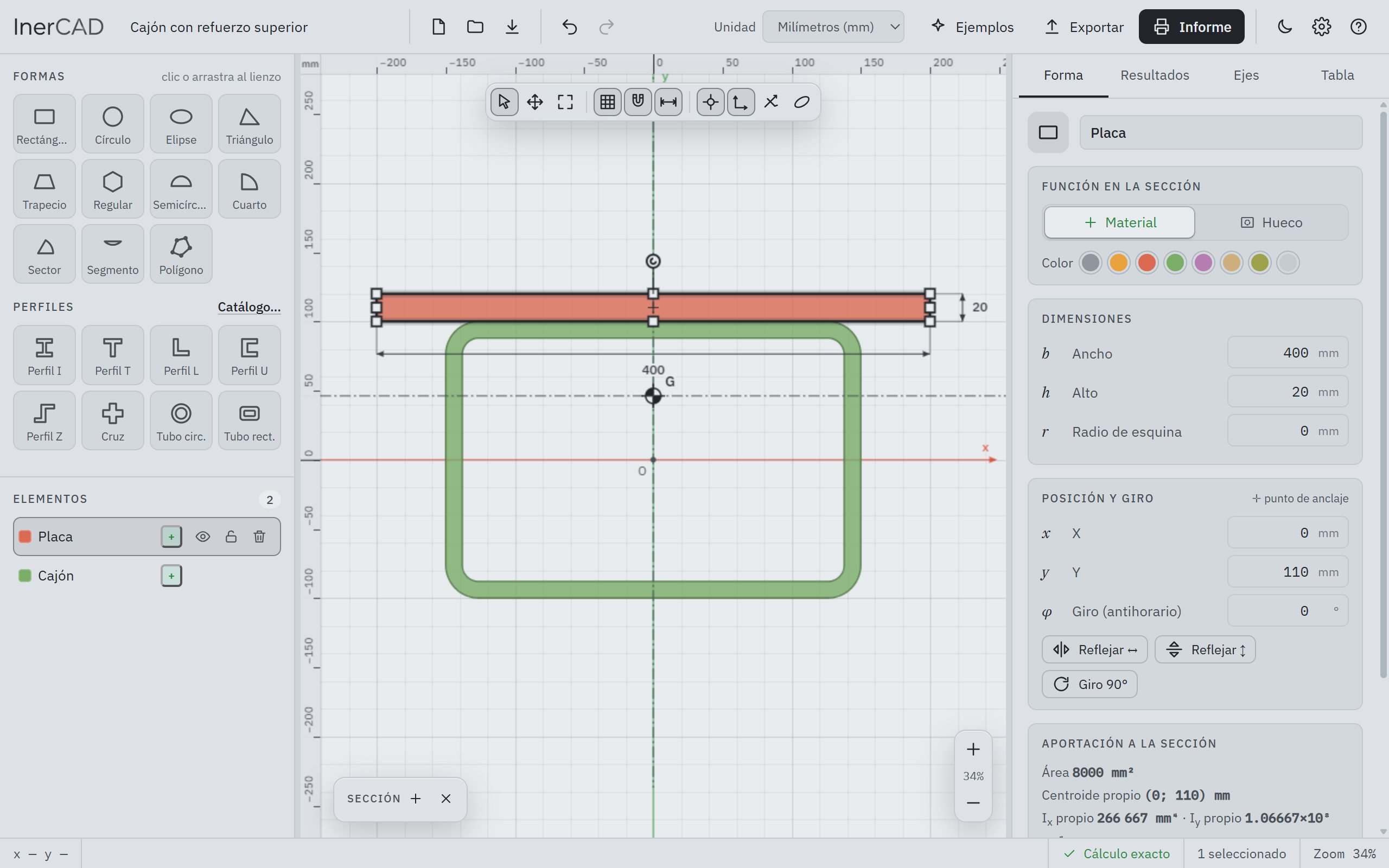

Edición precisa, también en claro
Selecciona una forma y edita sus dimensiones, su posición y su giro con números exactos. Las cotas se dibujan sobre el lienzo.
- Campos con operaciones y unidades
- Alinear, reflejar, duplicar y bloquear

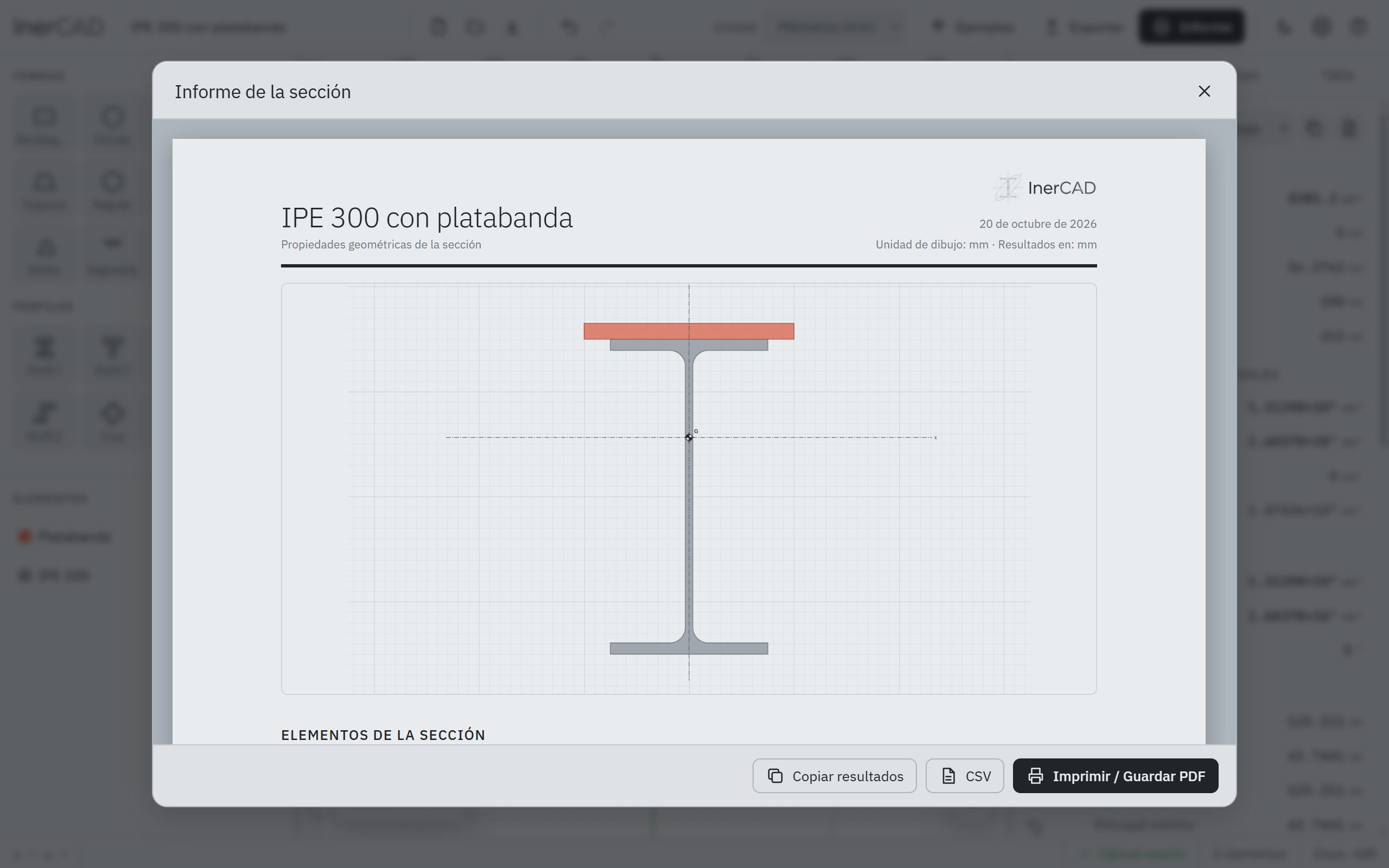

Informe listo para entregar
Dibujo, elementos, resultados, tabla de Steiner y formulación en un documento imprimible o en PDF.
- PDF directo desde la versión de escritorio
- CSV, PNG, SVG y DXF
Precisión
Exacto, no aproximado.
InerCAD aplica el teorema de Green sobre el contorno de cada forma. Las rectas y los arcos se integran de forma exacta, sin convertir las curvas en polígonos. Los resultados se contrastan con fórmulas cerradas y con las tablas de perfiles laminados.
144pruebas automáticas del motor de cálculo
64perfiles contrastados con tablas
<0,4 %desviación máxima frente a las tablas
| Magnitud | InerCAD | Tabla |
|---|---|---|
| Área | 53,81 cm² | 53,8 cm² |
| Iy (eje fuerte) | 8 356 cm⁴ | 8 356 cm⁴ |
| Iz (eje débil) | 603,8 cm⁴ | 604 cm⁴ |
| Wpl,y | 628,4 cm³ | 628 cm³ |
Las tablas redondean y los perfiles se modelan con sus dimensiones nominales y acuerdos. Comprueba siempre los datos de partida.
Descargar
Instálalo en Windows o ábrelo en el navegador.
Misma interfaz y mismos resultados en todas las versiones. Cada archivo lleva su huella SHA-256 para que puedas verificarlo.
Instalador para Windows
Se instala solo para tu usuario, sin permisos de administrador. Crea accesos directos y asocia los archivos .inercad.
SHA-256 eb30a4922f8fd0d05123492200cf04bb4292ae48a39fe79f932c52f1f584a227
Descargar el instalador
Versión portátil
Un único ejecutable que no necesita instalación: ideal para un USB o un equipo sin permisos.
SHA-256 352ced553a474d2fe15fa9fe069c74b2df28e77c2d55c235361cbcb8ee2ece67
Descargar portátil
En el navegador
Funciona en Windows, macOS, Linux y tabletas. Puedes instalarla como aplicación desde el menú de tu navegador y seguir usándola sin conexión.
Abrir InerCADAviso de Windows. Los instaladores todavía no están firmados digitalmente, así que Windows SmartScreen puede mostrar «Windows protegió su PC». Pulsa Más información y después Ejecutar de todas formas. Si quieres, compara antes la huella SHA-256 del archivo con la de esta página. Hemos solicitado la firma gratuita de SignPath Foundation: consulta la política de firma de código.
Requisitos: Windows 10 u 11 de 64 bitsEspacio: unos 400 MBPolítica de firma de código (Code signing policy)
Preguntas frecuentes
Antes de empezar.
¿Se envía algún dato de mis proyectos?
No. Todo el cálculo ocurre en tu equipo. La versión web guarda el proyecto en el almacenamiento local de tu navegador, y la de escritorio en tu propio ordenador. No hay cuentas, ni registro, ni servidores que reciban tus secciones.
¿Funciona sin conexión?
La versión de escritorio, sí. La web, una vez cargada, también si la instalas como aplicación desde el menú de tu navegador.
¿Cómo guardo y comparto un proyecto?
Con Guardar se descarga un archivo .inercad que puedes abrir de nuevo o enviar a un compañero. Además hay informe en PDF, CSV, PNG, SVG y DXF.
¿Qué calcula y qué no?
Calcula área, centroide, momentos y producto de inercia, ejes y momentos principales, radios de giro, módulos resistentes elásticos y plásticos, y los momentos respecto a ejes de referencia. No calcula la constante de torsión de Saint-Venant ni la de alabeo.
¿Qué pasa si dos formas se solapan?
Su zona común se cuenta dos veces, como en el método de áreas compuestas. InerCAD lo detecta y lo marca en rojo, y también avisa de huecos que sobresalen del material o de polígonos con el contorno cruzado.
¿Están firmados los instaladores?
Todavía no: hemos solicitado la firma gratuita de SignPath Foundation para proyectos de código abierto. Mientras tanto, cada archivo lleva su huella SHA-256 para que puedas comprobarlo. Más detalles en la política de firma de código.
¿Hay versión para macOS o Linux?
Por ahora el instalador es solo para Windows. En macOS y Linux puedes usar la versión web, que es idéntica, e instalarla como aplicación desde el navegador.
¿Puedo fiarme de los resultados?
El motor se contrasta con fórmulas cerradas y con tablas de perfiles (ver Precisión). Aun así, son tu proyecto y tus datos: comprueba siempre la geometría de partida y los resultados antes de usarlos en un cálculo real.
